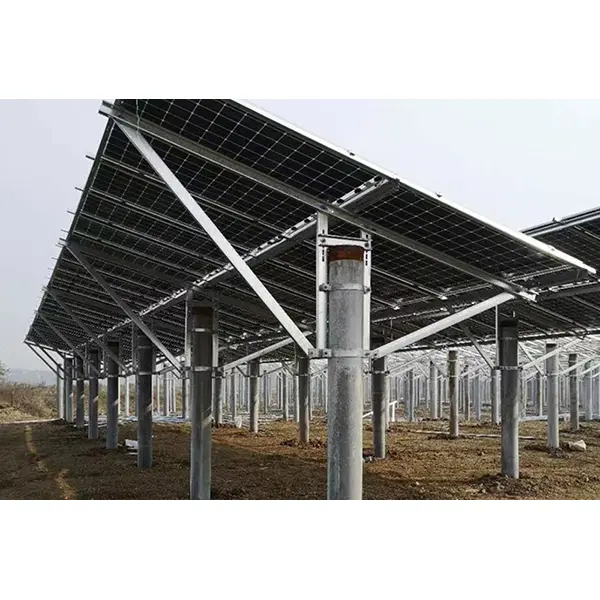

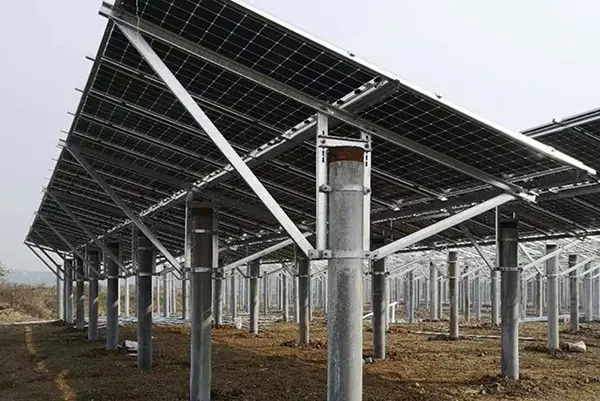

Solar monteringssystem med jord på én stolpe

Alle komponenterne i dette jordede enkelt-post solar monteringssystem er forbehandlet på fabrikken af ​​Guojian-producenter. På stedet anvendes kun boltesamlingsoperationer uden behov for svejsning eller sekundær skæring. Dette forenkler byggeprocessen, samtidig med at kvaliteten af ​​projektet sikres.

Produktdetaljer

1. Strukturel sammensætning: Et fast støttesystem med et enkelt-stolpe design som det primære lastbærende element; den komplette bærende ramme omfatter stolpen, tværbjælken, diagonalstiveren, styreskinnen, klemmer og et komplet sæt standardbefæstelser.

2. Fundamentkompatibilitet: Kompatibel med to almindelige funderingstyper – skruepæle og uafhængige betonfundamenter – og kan tilpasses forskellige terræner, herunder flad jord, svage skråninger, landbrugsjord og tidevandsflader.

3. Installationsproces: Alle komponenter er præfabrikeret på fabrikken; montering på stedet er udelukkende afhængig af boltning, hvilket eliminerer behovet for varmt arbejde (svejsning) eller sekundær skæring, hvorved kvaliteten sikres, samtidig med at konstruktionen forenkles.

4. Korrosionsbestandige materialer: Hovedstrukturen anvender Q235B konstruktionsstål (i overensstemmelse med nationale standarder) og gennemgår højtemperatur varmgalvanisering, hvilket giver modstand mod vind, sand, regn, sne og mild saltvand-alkali-korrosion, hvilket sikrer holdbarhed til langvarig udendørs brug.

5. Tilpasningsmuligheder: Vippevinkler, stolpehøjder og array-afstand kan justeres baseret på projektets breddegrad og vind-/snebelastninger for at opfylde specifikke krav til strømproduktion for forskellige steder.

Kerne fordele

1. Anlægsomkostningsbesparelser: Færre stolpeplaceringer resulterer i en reduktion på over 30 % i pæle- og betonarbejde sammenlignet med systemer med to stolper, hvilket sænker de samlede omkostninger.

2. Agrivoltaisk kompatibilitet: Bred stolpeafstand og tilpasselig frihøjde tillader passage af landbrugsmaskiner og afgrødedyrkning under panelerne.

3. Høj konstruktionseffektivitet: Fuldt boltet samling og udskiftelige komponenter forkorter byggetiden på stedet markant.

4. Holdbarhed: Galvaniseringstykkelsen opfylder standarderne og giver modstand mod vind, sand, regn, sne og mild saltvand-alkali-korrosion, med en 25-års anti-korrosionsgaranti på hovedstrukturen.

5. Fleksibel tilpasning: Dimensioner justeres baseret på lokale vind-/snebelastninger og terræn; anti-korrosionsforanstaltninger kan forbedres ved høj saltholdighed eller ekstreme vind-/sneforhold.

6. Omfattende dokumentation: Fabriksforsendelser inkluderer overensstemmelsescertifikater, testrapporter og lastberegningsdokumenter, hvilket forenkler projektaccept og udbudsprocessen.

Applikationsscenarier

Jorden enkelt-post solar monteringssystem er velegnet til storskala centraliserede jordmonterede PV-anlæg, agrivoltaiske baser, inaktiv fabriksjord, distribueret PV i landsbyer og byer og kystnære tidevandsflade PV-projekter; gælder for forskellige nationale og internationale vedvarende energi EPC-projekter. Produktion & Kvalitetskontrol

Råmaterialer gennemgår indgående spektralanalyse; komponenter dannes via integreret CNC-bearbejdning og præcisionsstansning, efterfulgt af bejdsning og galvanisering. Færdige produkter gennemgår dimensionel verifikation og mekaniske prøveudtagningstest før emballering og forsendelse. Profiler er bundtet med stålbånd, og fastgørelseselementer er fugttætte pakket.

Ofte stillede spørgsmål

1. Er dette en ægte fabrik?

Fabriksbesøg er velkomne, og værkstedsbilleder/videoer i realtid er tilgængelige.

2. Inkluderer det komplette sæt tilbehør?

Ja, der medfølger et komplet sæt stolper, tværbjælker, diagonalstivere, klemmer og bolte.

3. Findes der installationsvejledning?

Installationstegninger medfølger, og online videosupport er tilgængelig til at guide hele byggeprocessen.

4. Hvilke vind- og snebelastninger kan monteringssystemet modstå?

Belastningsberegninger kan udføres baseret på lokale vind- og snetrykskrav; systemet overholder fuldt ud PV-kraftværkets designstandarder og opretholder strukturel stabilitet under ekstremt vejr.

Påmindelser om brug og vedligeholdelse

Installationen skal nøje overholde tegningsspecifikationerne, og boltene skal spændes til det foreskrevne moment. Efterse regelmæssigt forbindelser efter kraftig regn, sne eller stærk vind; for installationer på tidevandsflader, efterses den galvaniserede belægning årligt. Hæng ikke overvægtige genstande på monteringsstrukturen.
