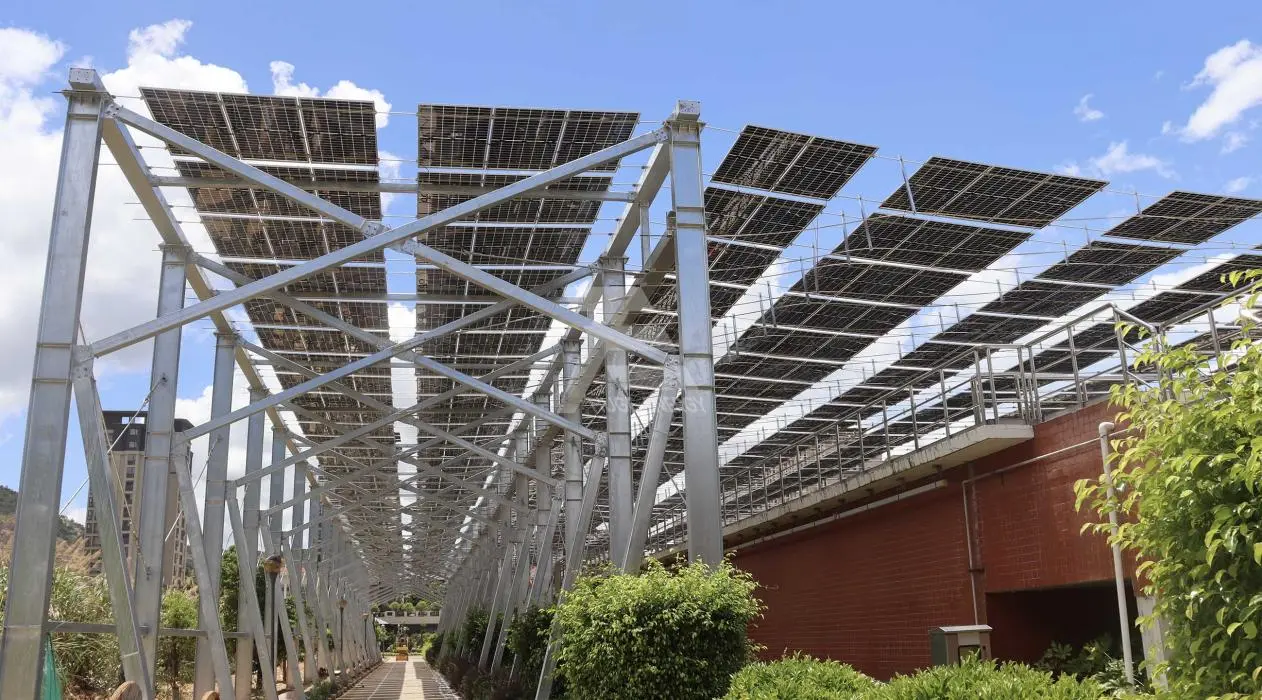

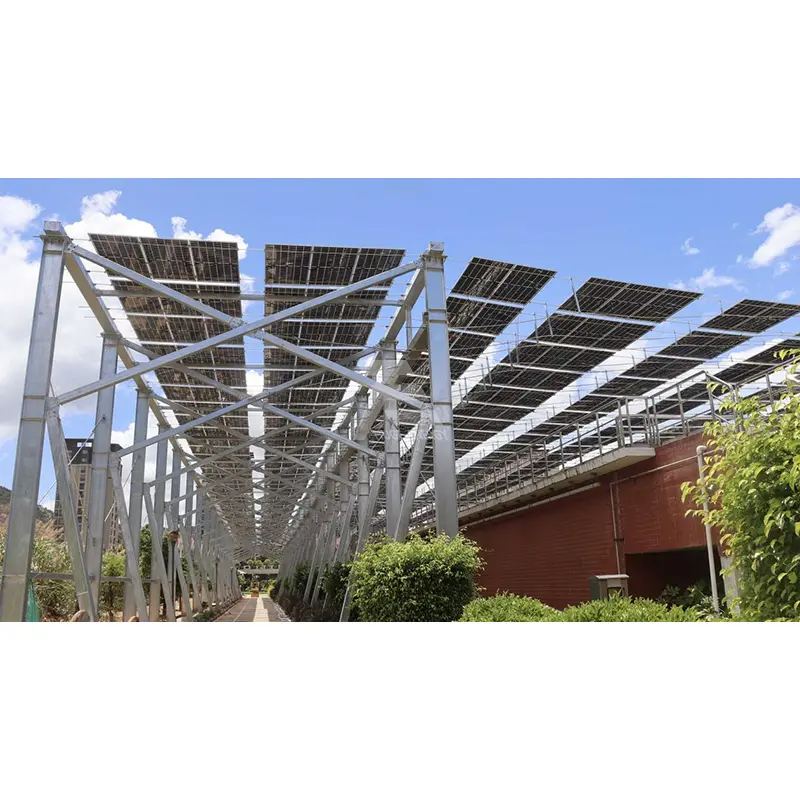

Jordet dobbelt-stolpe solar monteringssystem

Guojian tilbyder dig Ground Dual-Post Solar Mounting System, som leveres i store mængder direkte fra fabrikken. Den leveres med emballage i eksportkvalitet, komplet teknisk dokumentation og certificeringsmaterialer, hvilket giver en økonomisk og effektiv installationsløsning med fast vippe til både indenlandske og internationale jordbaserede solcelleprojekter.

Nøgle tekniske specifikationer

1. Hovedmateriale: Q235B/Q355 højstyrke kulstofstål; Overfladebehandlingsmuligheder omfatter varmgalvanisering eller zink-aluminium-magnesium-legering for korrosionsbestandighed.

2. Korrosionsbestandighedsstandarder: Varmgalvaniseret belægningstykkelse ≥65μm; Zink-aluminium-magnesium belægning har selvhelbredende anti-korrosionsegenskaber, velegnet til høj luftfugtighed og kystnære salt-spray miljøer.

3. Kompatible moduler: Kompatible med almindelige 182/210 PV-moduler; understøtter både liggende og stående array-konfigurationer.

4. Installationshældningsvinkel: Kan tilpasses mellem 5° og 60°; optimal vinkel bestemt ud fra lokal breddegrad og forventet strømproduktion.

5. Belastningsdesignstandarder: Standard basisvindtryk på 0,3–0,75 kN/m²; snelastkapacitet op til 1,8 kN/m²; specialiserede forstærkningsløsninger til rådighed til områder med meget vind og meget sne.

6. Frihøjde: Kan tilpasses fra 0,6 m til 2,8 m for at rumme passage og mekaniske operationer under panelerne.

7. Fundamenttyper: Skruepæle, uafhængige betonfundamenter eller indstøbte pæle; velegnet til forskellige jordbundsforhold, herunder sandjord, ler og sten.

8. Fastgørelseselementer: Varmgalvaniserede højstyrkebolte med standard anti-løsningsskiver; designet til at forblive sikker under langvarig udendørs brug.

9. Design levetid: 25 år, der matcher PV-modulernes livscyklus.

Produktapplikationer

✅ Storskala centraliserede netparitet jordmonterede PV-kraftværker

✅ Distributerede PV-projekter på landsbyniveau og PV-projekter for revitalisering af landdistrikter

✅ PV-baser i Gobi-ørkener, ødemarker eller blidt bølgende bakker

✅ Agri-PV (landbrugsvoltaiske) projekter (godkendelse under paneler til landbrugsmaskiner)

✅ Storskala oversøiske jordmonterede PV-farme og EPC-projekter

✅ Fladt terræn med stabile jord- og vandforhold velegnet til pælefundamentkonstruktion

Installationsnoter

1. Udfør en geologisk undersøgelse på stedet før konstruktion og vælg funderingstype baseret på den geologiske rapport; det er strengt forbudt at fortsætte byggeriet uden undersøgelse. 2. Sørg for, at alle stolper forbliver lodrette, og at array-akserne er justeret; monteringshældningsvinklen skal nøje overholde designtegningerne – vinkelændringer på stedet er forbudt.

3. Brug kun standardkomponenter fra den originale producent til montering; uautoriseret svejsning, skæring, boring eller bukning af hovedprofiler på stedet – hvilket kan kompromittere den anti-korrosionsbelægning eller strukturelle integritet – er strengt forbudt.

4. Når installationen af ​​monteringssystemet er afsluttet, skal du etablere en ensartet jordforbindelse for at sikre overholdelse af lynbeskyttelsesstandarder for fotovoltaiske kraftværker.

O&M retningslinjer efter installation

1. Udfør omfattende inspektioner årligt efter oversvømmelsessæsoner, kraftige snefald eller tyfoner, med fokus på boltetæthed, opretstående sætning og beskadigelse af korrosionsbeskyttende belægninger.

2. Reparer straks eventuelle lokaliserede skader på belægningen ved hjælp af specialiserede anti-korrosionsmaterialer for at forhindre spredning af rust.

3. Hæng ikke udstyr eller stable tunge genstande på monteringsbjælkerne eller stolperne; belastninger må ikke overstige de oprindelige designspecifikationer.

4. Ved udskiftning af beskadigede dele, brug kun originale producentens komponenter med samme specifikationer; brug af ikke-standard profiler er forbudt.

Skræddersyede integrerede løsninger

1. Foreløbige tekniske tjenester

Efter modtagelse af webstedets topografiske kort og meteorologiske data udfører professionelle bygningsingeniører modellering og verifikation, genererer layout- og tilt-vinkeloptimeringsplaner og giver omkostningseffektivitetssammenligninger.

2. Tilpasset strukturelt design

Juster opretstående højde, spændvidde og fundamenttype baseret på vind- og snebelastninger, geologiske forhold og planlægning af arealanvendelse.

3. Produktion og forsyning

Egen fremstilling og modulær præfabrikation; produktion og levering planlagt i partier i henhold til efterspørgsel; standardiseret containeremballage velegnet til haveksport for at minimere transportskader.

4. Projektleveringssupport

Levere overensstemmelsescertifikater, materialerapporter, tegninger og lastberegningsrapporter sammen med forsendelsen. arrangere teknisk personale til at løse installationsforespørgsler på stedet. Autoritative kvalifikationer og certificeringer

✅ ISO 9001 kvalitetsstyringssystem certificering; standardiseret kontrol på tværs af hele produktionsprocessen med fuld sporbarhed

✅ CMA tredjeparts mekaniske præstationstestrapporter

✅ CNAS-akkrediterede laboratorierapporter om materialeegenskaber og korrosions-/vejrbestandighed

✅ Evne til at levere EN 1090 teknisk dokumentation i overensstemmelse med EU-standarder for europæiske projekter

✅ Omfattende materialespecifikationer og saltspray-korrosionstestrapporter for at opfylde revisionskrav for oversøiske projekter i Sydøstasien, Mellemøsten og Latinamerika
