Mellemklemme af aluminiumslegering

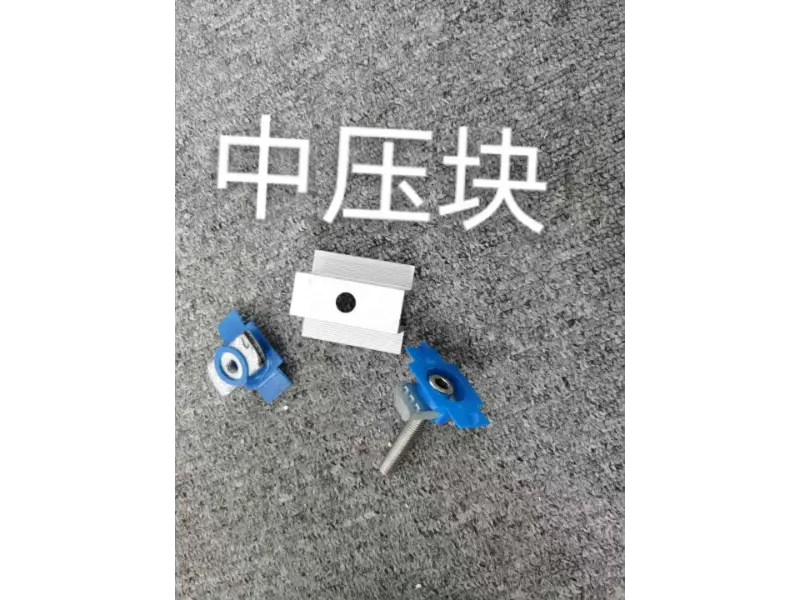

Den mellemliggende klemme af aluminiumslegering (fotovoltaisk midterklemme) er en specialiseret komponent designet til at sikre fotovoltaiske (PV) moduler. Placeret mellem to tilstødende PV-paneler låser det modulerne på monteringsskinnerne, begrænser vandret forskydning og forbedrer vind- og seismisk modstand i hele arrayet. Den leveres med 304 fastgørelseselementer i rustfrit stål og en valgfri EPDM anti-slip gummipude for at beskytte modulrammerne mod beskadigelse. Designet inkorporerer dræn- og luftstrømskanaler for at minimere ophobning af støv, vand og sne. Disse klemmer er meget udbredt i kommercielle og industrielle taginstallationer, PV-systemer til boliger og jordmonterede solenergianlæg i brugsskala. Dimensioner kan tilpasses baseret på modultykkelse og specifikke projektbelastningskrav.

Kernefunktioner

1. Mellemspænding og sikring:

Installeret mellem to tilstødende PV-moduler låser den mellemliggende klemme af aluminiumslegering modulerne fast på monteringsskinnerne. Det begrænser både vandret og lodret forskydning, hvilket sikrer, at modulerne forbliver pænt justeret og udsat for stabile, ensartede kræfter; den fungerer som den primære forbindelseskomponent til at sikre hele arrayet.

2. Vind- og seismisk modstand:

Ved at give multi-punkts fastspænding begrænser enheden modulets bevægelse og oscillation under kraftig vind eller seismiske hændelser. Dette forhindrer modulerne i at flytte sig fra skinnerne eller vibrere under ekstreme belastninger, og derved forbedre den samlede stabilitet af arrayet under barske vejrforhold.

3. Anti-Slip og Anti-Loosening:

De indvendige skridsikre takker, kombineret med en EPDM gummipude, øger friktionen mellem klemmen og modulrammen. Dette forhindrer modulerne i at glide eller løsne sig, samtidig med at klemspændingen dæmpes for at beskytte modulrammerne mod at blive knust eller beskadiget.

4. Belastningsoverførsel:

Klemmen overfører jævnt modulernes vægt – sammen med vind- og snebelastninger – til monteringsskinnerne, støttesøjler og fundamentstrukturen. Dette fordeler stress og forhindrer lokal overbelastning, der ellers kunne føre til strukturel deformation eller beskadigelse af PV-modulerne.

5. Dræning og luftstrøm:

Strukturen af ​​den mellemliggende klemme af aluminiumslegering har integrerede dræn- og luftstrømskanaler. Disse letter den effektive afstrømning af regnvand og kondens, hvilket reducerer ophobningen af ​​støv, vand og sne ved klemmepunkterne, samtidig med at risikoen for skygge og overdreven belastningsopbygning på modulerne minimeres.

6. Kompatibilitet og alsidighed:

Kompatibel med standard solcellemodultykkelser (f.eks. 30 mm, 35 mm, 40 mm) og kan tilpasses til ikke-standarddimensioner. Designet til at arbejde med forskellige rammestrukturer og moduler fra forskellige producenter, kan et enkelt forsyningssystem opfylde kravene til forskellige projekter.

Tekniske specifikationer

Punkt	Specifikation
Basislegering	Aluminiumslegering 6005-T5 / 6063-T5 (valgfrit)
Overfladebehandling	Sølvanodisering, filmtykkelse ≥10μm
Anodisk filmtykkelse	≥10μm, fortykket tilpasning tilgængelig til kystnære og høje saltspraymiljøer
Kompatibel modultykkelse	30 mm, 35 mm, 40 mm (tilpasses)
Standard længde	40/50/60/80 mm (skåret til efter forespørgsel)
Struktur Type	Modulær mellemspændestruktur med anti-slip tandprofil på indersiden
Understøttende fastgørelseselementer	304 rustfri stål T-bolte og møtrikker
Valgfrit tilbehør	EPDM gummi skridsikre pakninger
Vindbelastningsmodstand	Op til 60m/s (genkontrolleret pr. projekt)
Snebelastning	1,4kN/m² (beregnet pr. projekt)
Applikationsscenarier	Kommercielle og industrielle hustage, solcelleanlæg til boliger, jordmonterede centrale solcellekraftværker
Gældende standarder	GB/T 5237, CE, ISO9001 certificeringer tilgængelige

Emballage og logistikydelser

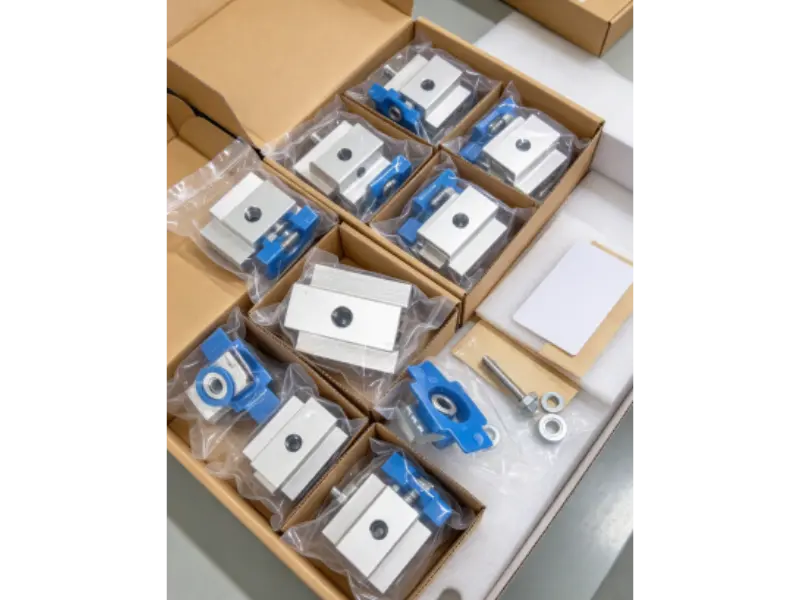

1. Individuel emballage:

Hver mellemklemme af aluminiumslegering er pakket separat for at forhindre friktion eller stød, beskytte den anodiserede overflade og sikre, at der ikke opstår ridser eller belægningsskader under transport.

2. Ryd mærkning:

Varerne er sorteret efter model og specifikation, med klare etiketter og pakkelister inkluderet for at lette hurtig inventarkontrol på stedet og organiseret opbevaring.

3. Kvantitetsbekræftelse:

Hver forsendelse gennemgår en grundig optælling og verifikation af modeller og partier for at sikre, at de faktiske varer - med hensyn til mængde og specifikationer - passer perfekt til pakkelisten, hvilket forhindrer mangler eller udeladelser.

4. Forstærket ydre emballage:

Varerne er pakket i robuste standardkartoner eller trækasser, udstyret med indvendige støddæmpningsmaterialer og forstærkede hjørnebeskyttere for at forhindre deformation fra stød under transport.

5. Fugtbeskyttelse:

Tørremidler er inkluderet i emballagen for at sikre et tørt miljø i hele sø- eller landtransport, forhindre fugtrelaterede skader på den anodiserede belægning og sikre, at komponenterne er klar til øjeblikkelig installation ved ankomst.

6. Logistiksupport:

Fleksible leveringsmuligheder omfatter trinvise forsendelser. For internationale ordrer leverer vi omfattende pakkelister og tolddokumentation for at sikre glat eksportgodkendelse; for indenlandske ordrer tilbyder vi levering af fuld lastbil direkte til stedet, tilpasset byggeplanerne.

Installationsproces

1. Præ-installation Briefing:

Vi leverer installationsplaner og teknisk dokumentation, der skitserer centrale installationspunkter, skærpende krav og væsentlige forholdsregler, understøttet af en teknisk orientering før konstruktion.

2. Placering og layout:

Ud fra designplanerne bestemmes layoutet af solcellemodulerne og monteringsskinnerne, og monteringspunkterne for midterklemmerne er markeret for at sikre ensartet afstand og justering.

3. Modulplacering:

Solcellemoduler er placeret på monteringsskinnerne; afstanden og nivelleringen mellem tilstødende moduler justeres for at sikre, at modulrammerne passer perfekt ind i slidserne på midterklemmerne.

4. Installation og tilspænding:

Installer de mellemliggende klemmer af aluminiumslegering, og spænd T-boltene til det specificerede drejningsmoment. Sørg for, at strammekraften er velkontrolleret – undgå overdreven kraft, der kan beskadige modulrammerne, og sørg for, at de ikke er for løse, hvilket kan føre til ustabilitet.

5. Anti-skrid inspektion:

Kontroller, at EPDM-gummipuderne og de skridsikre takker er korrekt placeret. Undersøg hvert klempunkt for at sikre, at modulerne er sikre og ikke glider eller løsner sig.

6. Endelig inspektion og accept:

Kontroller hele arrayet for at sikre, at alle komponenter er korrekt strammet og nivelleret. Bekræft mellemrummene mellem modulerne og deres overordnede justering. Når de bærende krav er bekræftet, og installationen er bestået inspektion, kan projektet overdrages.

FAQ

Spørgsmål 1: Hvilket mellemrum skal der være mellem rammerne på to tilstødende moduler, når der bruges en midterklemme?

A: Til standardprojekter er et 5-8 mm ekspansionsgab tilstrækkeligt til at rumme termisk ekspansion og sammentrækning. Vi kan også anbefale de relevante specifikationer baseret på dine projekttegninger, når du afgiver en ordre.

Q2: Hvad er det korrekte tilspændingsmoment for mid-clamps, og vil det beskadige modulrammerne?

A: Spænd T-boltene i henhold til standardmomentspecifikationerne. Når EPDM-gummipuden fungerer som en buffer, vil korrekt tilspænding ikke beskadige modulrammerne. For stort drejningsmoment kan dog knuse aluminiumsrammerne, så overspænding bør undgås.

Spørgsmål 3: Vil de bolte, der bruges sammen med midterklemmerne, sætte sig fast under langvarig udendørs brug, hvilket gør dem svære at fjerne senere?

A: Vi leverer 304 fastgørelseselementer i rustfrit stål som standard, som giver god modstandsdygtighed over for fastklemning. Til langsigtede udendørsprojekter kan der også vælges bolte med en anti-slidbelægning for at lette fjernelse under fremtidig vedligeholdelse eller moduludskiftning.

Q4: Kan mid-clamps genbruges, hvis takkerne (tænderne) er slidt ned?

A: De kan genbruges, hvis takkerne ikke er væsentligt slidte, og profilen forbliver udeformeret. Hvis takkerne er meget slidte, vil anti-skrid ydeevnen blive kompromitteret; derfor anbefaler vi ikke at bruge dem til nye solcelleprojekter.

Q5: Kan mid-clamps med forskellige tykkelsesspecifikationer blandes på det samme tagprojekt?

A: Blanding af forskellige specifikationer anbefales ikke. Brug af mellemklemmer af varierende tykkelse kan føre til ujævn belastning af modulerne, hvilket potentielt kan forårsage lokale spændingskoncentrationer og øge risikoen for mikrorevner; derfor er det bedst at standardisere specifikationerne.

Spørgsmål 6: Hvilke specifikke overvejelser skal man huske på, når man vælger mellemklemmer til storformat, dobbeltglasmoduler?

A: I betragtning af den større egenvægt af dobbeltglasmoduler i stort format, er det tilrådeligt at prioritere brugen af ​​tykkere mellemklemmer af aluminiumslegering. Derudover skal du kontrollere højden af ​​modulrammen, bekræfte den effektive spændekontaktlængde og - om nødvendigt - øge antallet af spændepunkter.
