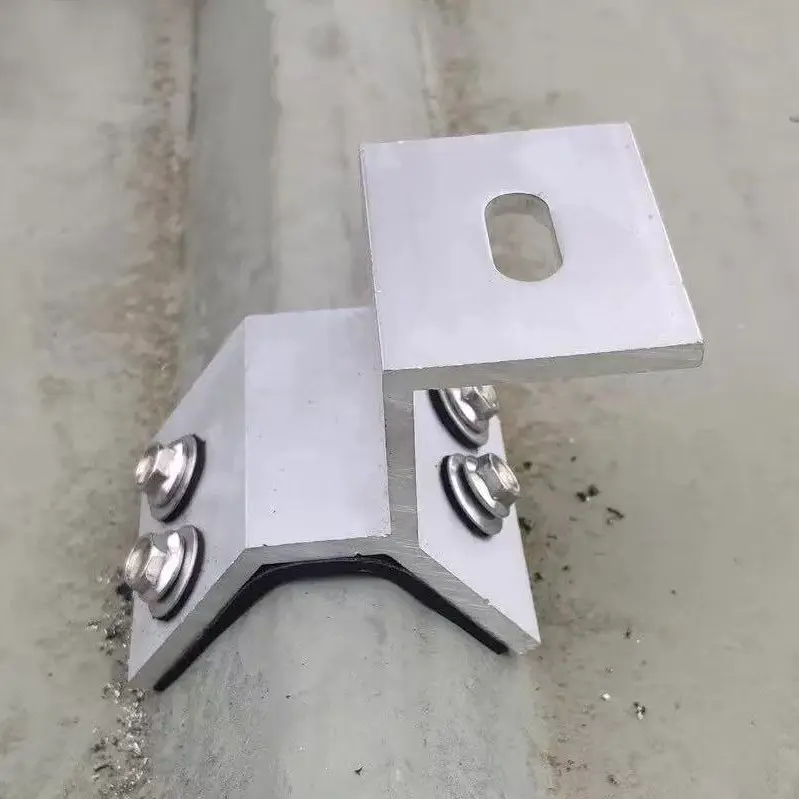

Tagklemme

Tagklemmerne leveret af Guojian Factory er velegnede til forskellige metaltagtyper, såsom skjulte faste (Jiachi) paneler, korrugerede plader og lapsømsystemer. Når de kombineres med de C-formede rillestyreskinner leveret af vores fabrik, kan de sikkert fiksere fotovoltaiske moduler. Klemmerne er udstyret med integrerede skridsikre tænder og gummibufferpuder, som effektivt kan forhindre ridser på overfladen af ​​de farvede stålplader og opretholde stabiliteten selv under hård vind på op til 60 meter i sekundet, uden at glide. Med vores uafhængigt ejede produktionslinje for hardwarestempling leverer vi kontinuerligt distribuerede solcelleprojekter til industrielle/kommercielle faciliteter og logistikparker, hvilket væsentligt reducerer installationsomkostningerne ved tagrenoveringer og effektivt reducerer vedligeholdelsesrisici forårsaget af vandlækage i fremtiden.

Fremstillingsproces

1. Udvælgelse og test af råmaterialer

Bruger GB 6005-T5 primære aluminium billets. Indkommende inspektioner verificerer trækstyrke, flydespænding og Al-Mg-Si-legeringssammensætningen; genanvendt eller urent aluminium afvises strengt. Grundlæggende saltspray-korrosionsbestandighed er stikprøvet, og materialer, der ikke opfylder kravene, returneres straks.

2. Højtemperatur integreret ekstrudering

Billets ekstruderes ved en konstant temperatur på 520°C for at danne klemmekroppen, gribekløerne og boltbunden i et enkelt stykke. Dette sømløse, svejsefri design sikrer ensartet belastningsfordeling og eliminerer risikoen for strukturelle fejl ved svejsepunkter.

3. Præcisions CNC Gear-Tandfræsning

Fuldt automatiseret CNC-udstyr fræser en diamantmønstret anti-slip tekstur på den indre gribeflade. Standardiseret tanddybde og hældning maksimerer friktionen mod tagpanelet og forhindrer sideskridt under kraftig vind.

4. Anodiseret anti-korrosionsbehandling

Ekstruderede klemmer gennemgår anodisering for at skabe et tæt 12μm beskyttende oxidlag, der forsegler mod luft, regn og saltspray. Oxidlaget integreres med aluminiumet, hvilket giver langvarig korrosionsbestandighed selv ved afskårne kanter.

5. Integreret bufferpude

Inkluderer en EPDM gummipude (temperaturbestandig fra -40°C til 120°C og UV-bestandig). Den er støbt til en præcis pasform mod klemmens kontaktflade og dæmper installationstrykket og forhindrer aluminiumslegeringen i at ridse malingen på farvet stålfliser eller Al-Mg-Mn paneler.

Retningslinjer for installation og brug

1. Bekræftelse af profil før installation

Mål nøjagtigt farvestålflisens ribbehøjde, ribbeafstand og sømbredde før installation for at vælge den korrekte klemmemodel.

2. Standard tilspændingsmoment

Spænd boltene til et standardmoment på 20–30 N·m ved hjælp af en momentnøgle.

3. Installationsmiljø

Planlæg installation til tørre, solrige dage; sikre tagoverflader er fri for stillestående vand, olie og støv.

4. Belastningsbaserede layoutspecifikationer

Forøg tætheden af ​​klemmeinstallationspunkter for tage med en hældning på mere end 20° eller i kystnære områder udsat for høje vindbelastninger.

5. Forbud mod uautoriseret ændring af komponenter

Slibning eller skæring af den anodiserede overflade af aluminiumslegeringsklemmer på stedet er forbudt; eventuelle snitflader skal overmales med korrosionsbeskyttelsesmiddel.

6. Krav til eftersyn efter installation

Eftersyn er påkrævet hver sjette måned efter projektoverdragelse med fokus på boltspænding og gummipudernes tilstand.

Anvendelsesområder

1. Storskala logistik og lagerfaciliteter

2. Industriparker og produktionsanlæg

3. High-end bygninger med Al-Mg-Mn tagbeklædning med stående søm

4. Kystnære industriparker og kemiske anlægszoner

5. Oversøiske metal tagdækning PV projekter

Nøglekundebekymringer

1. Skal jeg have flere typer tagklemmer på lager, fordi forskellige fabrikker bruger inkompatible stålpladeprofiler?

Generiske markedsklemmer har ofte dårlig profilkompatibilitet, hvilket fører til løse greb eller overfladeridser. Vi tilbyder tre hovedserier – Jiaochi (470/760/820) klemmer, Al-Mg-Mn stående sømklemmer og trapezformede pladeklemmer – og kan skabe brugerdefinerede forme baseret på specifikke korrugeringshøjder og -stigninger, hvilket giver en samlet forsyningsløsning til hele projektet.

2. Hvordan håndterer vi klemrust og glidning i kystnære eller kemiske zoner med kraftig saltspray?

Standard galvaniserede klemmer ruster og går i stykker inden for tre år, og blanding af aluminium med jern forårsager elektrokemisk korrosion. Vores klemmer har en 6005-T5 aluminiumslegering krop med en anodiseret finish og 304 rustfrit stål fastgørelsesanordninger; de viser ingen rustpletter efter 1.000 timers neutral saltspraytest, hvilket sikrer stabil ydeevne i stærkt korrosive kystnære og kemiske miljøer.

3. Vil klemmerne løsne sig eller få PV-panelet til at løsne sig i tyfonudsatte områder?

Klemmerne har fortykkede gribekløer med skridsikre takker for en perfekt pasform mod korrugeringerne; tredjeparts laboratorietest bekræfter en vindtrykmodstand på op til 1,5 kPa. Sammen med anti-løsende selvlåsende møtrikker forbliver boltene sikre på trods af termisk ekspansion og sammentrækning, og systemet er med succes blevet implementeret i adskillige tyfonudsatte kystprojekter uden nogen form for glidning.
