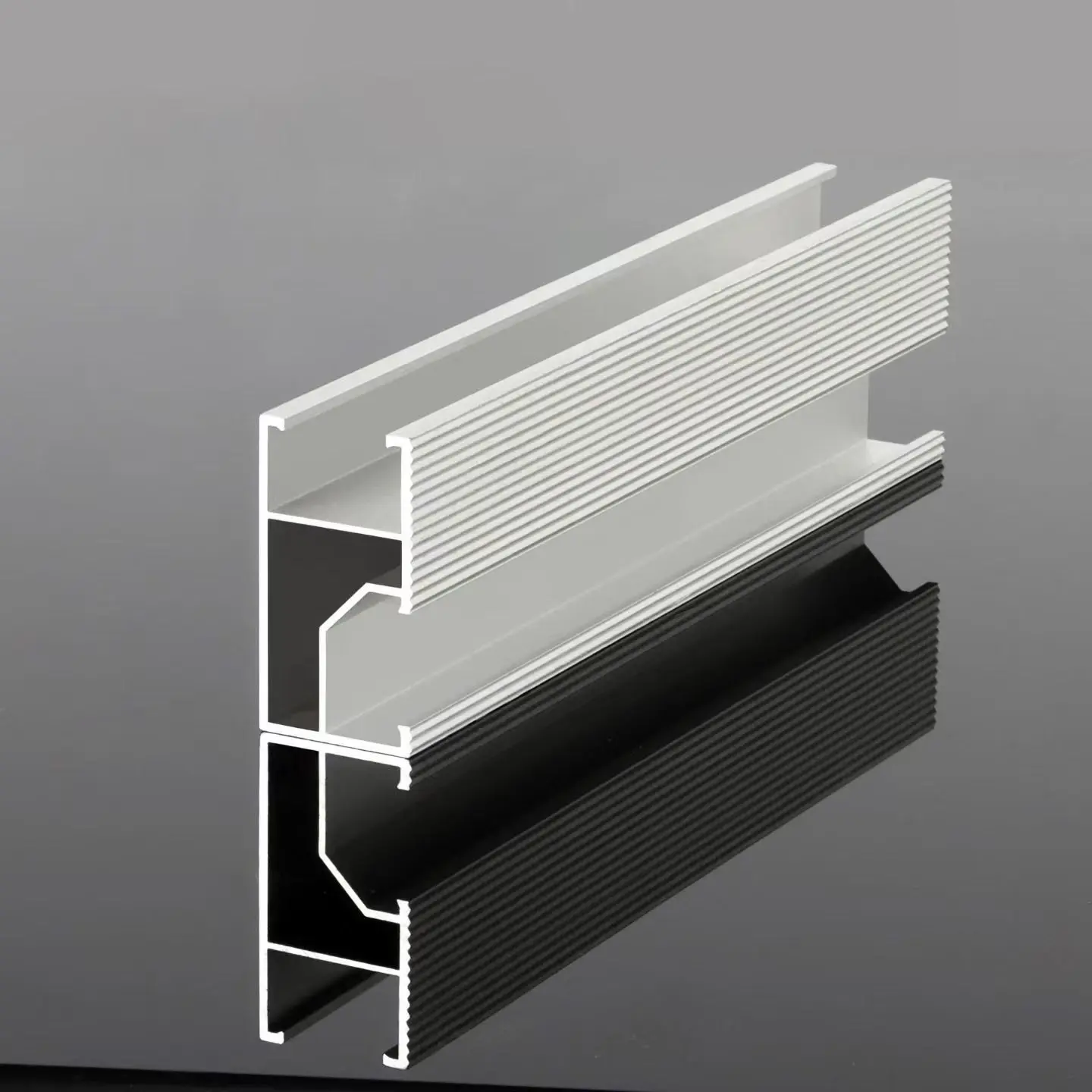

Ikke-standard styreskinne

Vi designer de tilpassede ikke-standard føringsskinneprofiler baseret på den specifikke taggeometri i stedet for at vælge dem fra en standard inventarliste. Vi rulleformer de påkrævede profiler ved hjælp af højstyrke S350GD-stål, der inkorporerer standard T-slidser, der forbliver kompatible med hylde-midtklemmer, endeklemmer og glidemøtrikker; disse leveres med enten varmgalvaniserede eller Zn-Al-Mg belægninger. Profildesign, rulleformning, stansning og tilskæring i længden udføres alle på vores egen fabrik i Tianjin, Kina.

Gældende tagtyper

Trapezformede og stående metaltage med unikke geometrier:

Almindelige scenarier omfatter ukonventionelle trapezformede eller stående sømprofiler og ribbehøjder, der overstiger standardintervaller, hvor basen af ​​standard C/U-skinner ville forstyrre tagribberne og forhindre dem i at sidde fladt.

Buede, buede eller trappede tage:

På tage med krumning eller højdeændringer vil standardskinner med faste profiler enten efterlade huller eller tvinge modulrammerne til at sno sig. Brugerdefinerede profiler af ikke-standard styreskinne gør det muligt at placere hvert monteringspunkt i den nøjagtige krævede højde.

Pladsbegrænsede layouts:

Situationer, der involverer lave monteringshøjder, tagudstyr, der trænger ind i arrayet, eller moduler sat i specielle hældningsvinkler. Brugerdefinerede skinneprofiler kan laves overfladiske eller formet til at fjerne forhindringer, hvilket eliminerer behovet for at redesigne hele arrayet bare for at rumme en standardprofil.

PV eftermontering til eksisterende industrianlæg:

Hvor eksisterende riller er faste og ubevægelige, gør profiler på den ikke-standardiserede føringsskinne designet til at matche den eksisterende rilleafstand, at det nye array kan monteres direkte på den originale struktur uden skæring eller forstærkning.

Kernefordele og underliggende årsager

Profiler skræddersyet til taget, hvilket sparer arbejdstid:

Profiler er designet specifikt til tagets ribbeform, rillepositioner og modulvinkler. Ved levering er skinnerne klar til at installere komponenter frem for kompromisløsninger. Dette oversættes til betydelige besparelser i arbejdskraft på stedet - eliminerer behovet for at skære, slibe eller slibe på taget og drastisk reducere uventede arbejdsstop.

Højere strukturel effektivitet for samme mængde stål:

Tværsnittet af den ikke-standardiserede styreskinne gør det muligt at placere materialet nøjagtigt der, hvor bøjningsmomentet virker; for samme vægt giver det et højere inertimoment end standardsektioner. Når tagbelastning er en begrænsning, gælder samme logik omvendt: sektionen kan gøres lettere for at kontrollere egenlasten på aldrende tage.

Standard T-slidser fastholdt på klemfladen:

Uanset den udvendige profil bevarer spændefladen standard T-slidser. Kommercielt tilgængelige mid-clamps, end-clamps og glidemøtrikker kan bruges som sædvanligt, og resten af ​​styklisten forbliver uændret. Dit eksisterende installationsværktøj og klemmebeholdning forbliver brugbare.

Single-pass formning og stabil forsyning:

Sektionen er dannet via kontinuerlig rulleformning af stålbånd i en enkelt gennemløb, hvilket sikrer ensartet rethed og repeterbarhed på tværs af batcher - den tiende beholder vil matche den godkendte prøve.

Belægningsmuligheder baseret på levetid:

Ikke-standard føringsskinne har både varmgalvaniseret (Z275) og zink-aluminium-magnesium (ZAM80–150) muligheder. Zink-aluminium-magnesium tilbyder selvhelbredende egenskaber ved afskårne kanter og overlegen salttågemodstand sammenlignet med konventionel galvanisering; derfor anbefaler vi det til kystområder og industriområder med høj luftfugtighed. Korrosionsbestandighedsgarantier er 15 år for varmgalvaniseret og 25 år for zink-aluminium-magnesium.

Produktspecifikationer

Punkt	Referencespecifikation	Note
Materiale	S350GD / S450GD koldformet stål	Højstyrke stålbånd, rulleformet
Belægning	Varmgalvaniseret Z275 eller Zn-Al-Mg ZAM80–150	Udvalgt pr projekt
Tykkelse	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typisk for glatte sektioner
Sektionshøjde	40 / 45 / 50 / 60 / 80 mm	Brugerdefinerede sektioner til at designe
Flangebredde	30 / 35 / 40 mm	Matchet til modulklemmer
Slot	T-slids eller åben slids	Til standard glidemøtrikker
Længde	3 / 4 / 6 m, skåret i længden	Optimeret til transport og skæring
Enhedsvægt	Ca. 1,2–3,5 kg/m	Afhænger af snit og tykkelse
Kompatible moduler	Almindelige c-Si-moduler, 500–700 W	Landskab eller portræt
Maks. støttespænd	1,0-1,5 m	Med forbehold for strukturel beregning; almindelige sektioner lavere
MOQ	1 × 20GP beholder; mindre prøveordrer kan forhandles	—
Leveringstid	7-15 hverdage efter modtaget depositum	—
Handelsbetingelser	FOB / CFR / CIF	—

Forholdsregler ved installation og brug

Belastningsveje bestemmes af det specifikke tværsnit designet til projektet; Derfor er installationsprotokollerne for disse ikke-standardiserede styreskinner strengere end for standardskinner. Vi kræver, at hvert installationsteam overholder følgende fem punkter:

1. Vend ikke åbningens orientering i forhold til installationsretningen – forkert orientering ændrer det bærende tværsnit og reducerer belastningskapaciteten.

2. Spænd boltene strengt i henhold til designmomentet; for stort drejningsmoment på de tyndvæggede områder af specialsektionen kan forårsage lokal knusning.

3. Skinnesplejsning skal bruge de specialtilpassede konnektorer, der er designet til denne specifikke sektion; standard skinneforbindelser er inkompatible med denne geometri.

4. Installer isolerende pakninger ved kontaktpunkter mellem uens metaller for at forhindre elektrokemisk korrosion; sikre, at fastgørelseselementer er kompatible med belægningen (varmgalvaniseret eller zink-aluminium-magnesium).

5. Træd ikke på de tyndvæggede sektioner midt på skinnerne; koncentrerede belastninger fra gangtrafik kan forårsage deformation.

Produktion og kvalitetskontrol

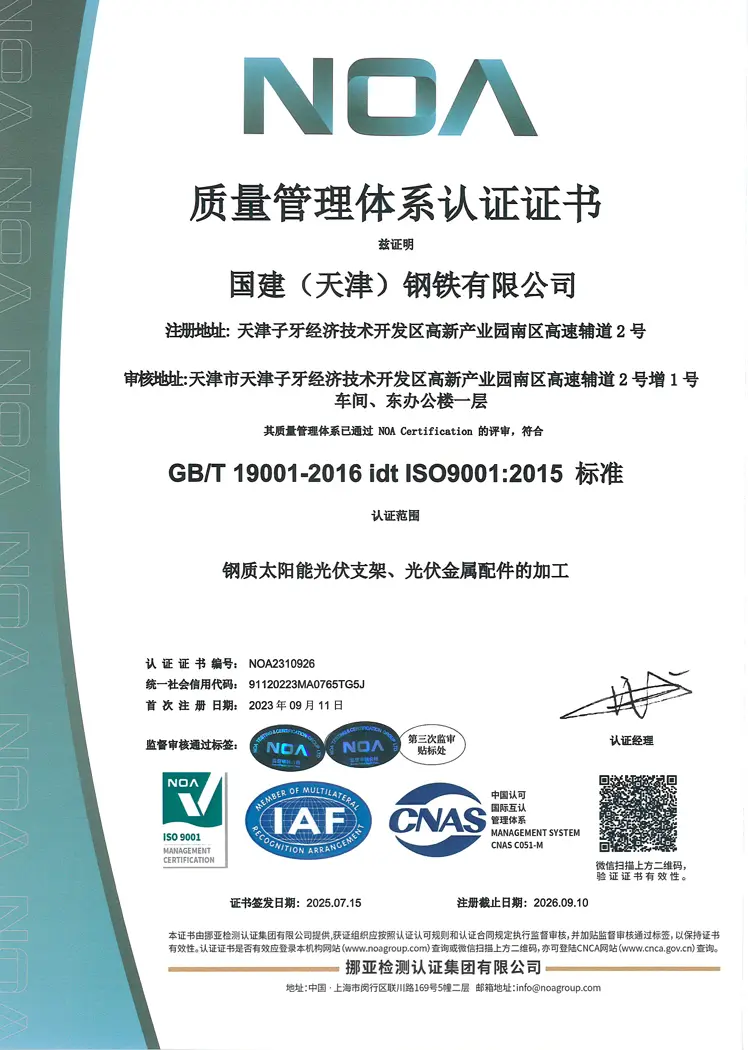

Vores virksomhed implementerer en kvalitetskontrolproces i tre trin: inspektion af indgående stålbånd og belægningsmaterialer (kontrol af kvalitet, tykkelse og belægningsvægt); in-line måling af tværsnitsdimensioner og rethed under valseformning; og endelig inspektion af tværsnitspræcision, rethed og overfladetilstand før emballering af hver batch. Vores kvalitets- og miljøledelsessystemer er certificeret i henhold til ISO 9001, ISO 14001 og ISO 45001; Omfanget af certificeringen dækker PV-monteringskonstruktioner i stål og PV-tilbehør af metal.

Ofte stillede spørgsmål (FAQ)

Q1: Hvilke oplysninger har du brug for fra os for at give et tilbud på specialprofilerede skinner?

A: Vi kræver tagstens- eller rilletegninger (eller en dimensioneret tværsnitsskitse), moduldimensioner og layout samt det planlagte støttespænd. Baseret på dette vil vi bekræfte tværsnit, belægningsspecifikationer og enhedsvægt, før vi giver et tilbud. Prøver eller tværsnit i første artikel kan fremstilles før masseproduktion.

Q2: Er du en producent eller en handelsvirksomhed?

A: Vi er en producent. Rulleformning, stansning, bearbejdning i længdesnit og belægningsstyring udføres alle på vores eget produktionsanlæg i Tianjin, Kina. Du er velkommen til at gennemgå vores fabriksoptegnelser og certifikater.

Q3: Hvordan skal jeg vælge mellem varmgalvaniseret og zink-aluminium-magnesium-belægninger?

A: Til de fleste indenlandske tagbelægninger er varmgalvaniseret (Z275) tilstrækkelig. Til kystnære miljøer, høj luftfugtighed eller industrielle korrosive miljøer anbefaler vi zink-aluminium-magnesium, da det giver overlegen banebrydende beskyttelse og modstand mod saltsprøjtning. Garantibetingelserne varierer tilsvarende: 15 år for varmgalvaniseret og 25 år for zink-aluminium-magnesium.

Spørgsmål 4: Er en fuld containerordre påkrævet for tilpassede profiler?

A: Standard minimum ordremængde er en 20GP beholder. For indledende prøveordrer eller prøvepartier af nye profiler kan vi acceptere mindre mængder; Angiv blot profiltegning og totallængde, og vi vil citere i overensstemmelse hermed.

Q5: Er denne skinne kompatibel med standardklemmer og fastgørelsesanordninger?

A: Det afhænger af profilspecifikationerne for ikke-standard styreskinne. Standard modificerede profiler er kompatible med almindelige klemmer og fastgørelseselementer i rustfrit stål, der er tilgængelige på markedet; til specielle profiler leverer vi matchende klemmer og konnektorer for at sikre kompatibilitet under installation på stedet.
