A føringsskinneer mere end en simpel metalbane. Det er en præcisionskomponent, der er ansvarlig for at opretholde kontrolleret bevægelse, justering, stabilitet og sikkerhed i systemer, hvor jævn og gentagelig bevægelse er vigtig. Fra elevatorinstallationer til industrielt udstyr skal den rigtige styreskinne kombinere dimensionsnøjagtighed, strukturel styrke, overfladekvalitet, pålidelig installation og langtidsholdbarhed. Denne guide forklarer, hvordan styreskinner fungerer, hvad der bestemmer deres ydeevne, hvordan man vælger den rigtige specifikation, og hvad købere bør tjekke, før de afgiver en ordre.
1. Grundlæggende om styreskinne
En styreskinne er en stiv lineær komponent designet til at styre banen for en bevægelig del. I stedet for at tillade en komponent at bevæge sig frit i flere retninger, etablerer skinnen en defineret kørebane og hjælper med at opretholde ensartet justering under hele driften.
I elevatorsystemer er styreskinner installeret lodret inde i skakten for at styre elevatorstolen og modvægten. Moderne løftestandarder stiller specifikke krav til styreskinnemateriale, dimensioner, geometri, overfladefinish, forbindelser, afbøjning og strukturel ydeevne. ISO 8100-33:2022 specificerer for eksempel kvaliteter og kvalitet, dimensionelle og geometriske tolerancer, overfladefinish og designkrav for standardiserede T-type styreskinner, der anvendes til liftvogne og kontravægte.
For industrimaskiner kan udtrykket beskrive et bredere udvalg af lineære styrekomponenter. Det nøjagtige tværsnit, materiale, hårdhed, monteringsmetode og overfladebehandling afhænger af maskinen og driftsmiljøet.
2. Sådan fungerer en styreskinne
Ydeevnen for en styreskinne kommer fra samspillet mellem skinnen, den bevægelige enhed, monteringsbeslag, styresko eller ruller, samlinger og den omgivende struktur. Hvert element skal arbejde sammen. En skinne af høj kvalitet kan ikke kompensere for dårlig installation, forkert justering eller uegnet understøttende hardware.
Vedligeholdelse af en kontrolleret rejsesti
Skinnen giver en fast referenceflade. Styresko, ruller, hjul eller andre styreelementer følger denne overflade, hvilket reducerer uønsket bevægelse og holder udstyret på linje.
Håndtering af laterale kræfter
Bevægelige laster kan skabe sidekræfter under acceleration, deceleration, lastning, aflæsning, vibrationer eller nødstop. Et tilstrækkeligt stift styreskinnesystem hjælper med at modstå disse kræfter og begrænser samtidig overdreven afbøjning.
Understøtter glat drift
Skinnenes rethed og overfladens tilstand påvirker direkte den bevægelige komponents opførsel. Dårlig geometri, beskadigede overflader, forurening eller forkert sammenføjede skinnesektioner kan øge støj, vibrationer, slid og vedligeholdelseskrav.
Til elevatorapplikationer kræver EN 81-20 specifikt, at styreskinnerne, deres samlinger og fastgørelser modstår de belastninger og kræfter, der er forbundet med sikker drift, mens nedbøjninger skal forblive tilstrækkeligt kontrollerede for at undgå interferens med døre, sikkerhedsanordninger eller bevægelige komponenter.
3. Større styreskinneapplikationer
Styreskinner bruges overalt, hvor kontrolleret lineær eller lodret bevægelse er påkrævet. Selvom elevatorstyreskinner er blandt de mest genkendelige eksempler, gælder det underliggende ingeniørprincip for mange industrier.
| Anvendelse | Primær funktion | Vigtige overvejelser |
|---|---|---|
| Passager elevatorer | Før bilen og modvægten | Opretning, kørekomfort, styrke, nedbøjning, overfladekvalitet |
| Fragt elevatorer | Styr bevægelse under tungere belastninger | Bæreevne, strukturel stivhed, holdbarhed |
| Industrielt udstyr | Giv repeterbar lineær vejledning | Lastretning, hastighed, slid, monteringsnøjagtighed |
| Materialehåndteringssystemer | Guide bevægelige platforme og komponenter | Kontinuerlig drift, forurening, vedligeholdelsesadgang |
| Automations maskiner | Oprethold præcis komponentpositionering | Dimensionstolerance, overfladefinish, repeterbarhed |
| Specialiserede løftesystemer | Kontroller lodret eller skrå bevægelse | Belastningsforhold, sikkerhedskrav, miljøeksponering |
I elevatorinstallationer er styreskinner ikke blot positioneringskomponenter. De kan også interagere med sikkerhedssystemer under unormale driftsforhold. Californiske elevatorbestemmelser kræver f.eks. elevatorvogne og kontravægte forsynet med styreskinner og specificerer krav vedrørende skinnemateriale, sektioner, understøtninger, fastgørelser og strukturel ydeevne.
4. Materialer og fremstilling
Stål er meget udbredt til krævende styreskinneapplikationer, fordi det tilbyder en nyttig kombination af styrke, stivhed, bearbejdelighed, slidstyrke og dimensionsstabilitet. Det er dog ikke nok blot at angive "stål". Materialekvaliteten og fremstillingsprocessen skal matche den faktiske anvendelse.
Koldtrukne styreskinner
Koldtegning kan give kontrollerede dimensioner og en ensartet profil. Dette gør den velegnet til applikationer, hvor dimensionspræcision og overfladeegenskaber er vigtige.
Maskinbearbejdede styreskinner
Bearbejdning kan bruges, når der kræves strammere geometrisk kontrol eller en særlig overfladetilstand. ISO 8100-33 identificerer koldtrukne og bearbejdede fremstillingsruter for standardiserede T-type elevatorstyreskinner.
Overfladebehandling
Afhængigt af miljøet kan beskyttelse mod korrosion være nødvendig. Opbevaring, transport, installation og langsigtede driftsforhold bør alle overvejes, når det bestemmes, om yderligere overfladebeskyttelse er passende.
5. Nøgleydelsesfaktorer
Flere tekniske egenskaber afgør, om en styreskinne vil fungere pålideligt i løbet af sin levetid.
En af de mest oversete faktorer er den kombinerede effekt af skinneafbøjning, beslagafbøjning, føringsskoafstand og skinnens rethed. Elevatorsikkerhedskrav anerkender udtrykkeligt, at disse faktorer skal overvejes sammen i stedet for uafhængigt.
6. Guide til valg af styreskinne
Valg af den korrekte styreskinne begynder med applikationen i stedet for produktkataloget. En skinne, der fungerer godt i et system, kan være uegnet til et andet, fordi belastning, hastighed, skinneafstand, støtteforhold, driftsmiljø og sikkerhedskrav kan være meget forskellige.
Trin 1: Definer belastningen
Bestem den samlede bevægelige masse og identificer statiske, dynamiske, stød-, bremse- og sidebelastninger. Til elevatorapplikationer kan vognvægt, nominel belastning, kontravægtkonfiguration, hastighed, sikkerhedsudstyr og beslagsafstand alle påvirke skinnekravene.
Trin 2: Bekræft jernbaneprofilen

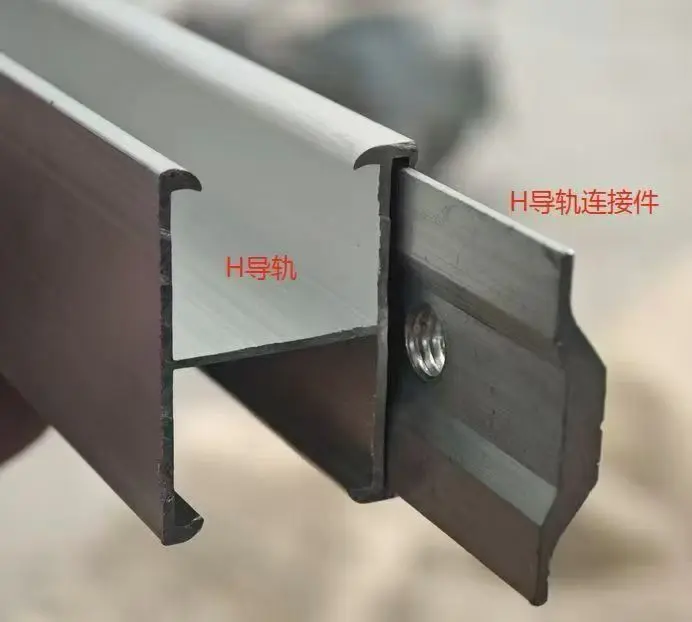

Tværsnitsformen skal svare til udstyret og relevante specifikationer. T-type styreskinner er bredt standardiseret til elevatorapplikationer, mens industrimaskiner kan kræve tilpassede profiler.
Trin 3: Tjek dimensionskrav
Bekræft skinnehøjde, bredde, tykkelse, længde, monteringshulsarrangement, hvor det er relevant, samlingskonfiguration og tilladte tolerancer.
Trin 4: Overvej miljøet
- Indendørs eller udendørs installation
- Fugtighed og udsættelse for vand
- Støv, kemikalier eller industrielle forurenende stoffer
- Temperaturvariation
- Opbevaringstid før installation
- Nødvendig vedligeholdelsesfrekvens
Trin 5: Bekræft kompatibilitet
En styreskinne bør evalueres som en del af det komplette system. Tjek kompatibilitet med beslag, clips, fiskeplader, styresko, ruller, sikkerhedsanordninger og den understøttende struktur, før du afslutter ordren.
| Købers spørgsmål | Hvorfor det betyder noget |
|---|---|
| Hvilken belastning vil skinnen bære? | Bestemmer nødvendig strukturel kapacitet og stivhed. |
| Hvad er driftshastigheden? | Højere hastigheder kan gøre justering, vibrationer og overfladekvalitet mere kritisk. |
| Hvilken skinneprofil kræves? | Sikrer mekanisk kompatibilitet med styresystemet. |
| Hvilke tolerancer er acceptable? | Styrer installationsnøjagtighed og driftskonsistens. |
| Hvor skal skinnen monteres? | Hjælper med at bestemme korrosionsbeskyttelse og materialekrav. |
| Hvilken standard gælder? | Forhindrer køb af et teknisk inkompatibelt produkt. |
7. Installation og vedligeholdelse
Selv en styreskinne af høj kvalitet kan fungere dårligt, hvis installationsnøjagtigheden forsømmes. Skinnejustering bør kontrolleres under hele installationsprocessen i stedet for først efter at alle sektioner er blevet samlet.
Installationsprioriteter
- Efterse skinnerne før installation for synlige skader, korrosion, deformation eller forurening.
- Bekræft installationsreferencepunkterne og beslagets positioner.
- Oprethold den specificerede justering og afstand i hele systemet.
- Sørg for, at samlingerne er korrekt monteret og sikret.
- Kontroller fastgørelsesanordninger og støttekomponenter i henhold til den gældende specifikation.
- Udfør den sidste kontrol af bevægelse og justering før idriftsættelse.
Elevatorkrav anerkender også vigtigheden af fastgørelsesfleksibilitet og bygningsbevægelse. EN 81-20 kræver fastgørelsesarrangementer til styreskinne for at imødekomme effekter såsom normal bygningssætning eller betonsvind, samtidig med at fastgørelsesrotation forhindres, der kan frigøre skinnerne.
Rutinemæssig vedligeholdelse
Vedligeholdelse bør fokusere på tegn på slid, usædvanlige vibrationer, korrosion, løse fastgørelsesanordninger, beskadigede overflader, unormal støj og ændringer i løbeadfærd. Hvis applikationen involverer sikkerhedskritisk udstyr, skal inspektioner følge udstyrsproducentens instruktioner og gældende lokale krav.
8. Tjekliste for kvalitetsinspektion
Købere, der køber styreskinner i volumen, bør etablere en klar inspektionsproces, før produktionen begynder. Dette reducerer risikoen for at modtage komponenter, der teknisk matcher en nominel specifikation, men skaber problemer under installationen.
- Materialebekræftelse:Bekræft den specificerede stålkvalitet og relevant materialedokumentation.
- Dimensionel inspektion:Kontroller kritiske profildimensioner i forhold til godkendte tegninger eller specifikationer.
- Rethedsinspektion:Bekræft, at skinnegeometrien forbliver inden for den påkrævede tolerance.
- Overfladeinspektion:Se efter ridser, buler, revner, korrosion eller andre defekter, der kan påvirke ydeevnen.
- Fælles inspektion:Kontroller samlingsflader og tilslutningskomponenter.
- Længdebekræftelse:Bekræft individuelle skinnelængder og tilladte tolerancer.
- Emballageinspektion:Sørg for, at skinnerne er beskyttet mod deformation og miljøskader under transport.
9. Almindelige køberudfordringer
Udfordring 1: Uklare specifikationer
Købere anmoder nogle gange om en "standard styreskinne" uden at definere anvendelse, profil, materiale, længde, tolerance eller gældende standard. Dette kan resultere i gentagne tekniske afklaringer og forsinket produktion.
Udfordring 2: Inkonsekvente dimensioner
I store projekter kan selv små forskelle mellem batches komplicere installationen. Konsekvente produktionskontrol er derfor vigtig, når flere produktionspartier er involveret.
Udfordring 3: Transportskade
Lange stålsektioner kan blive udsat for bøjning, stød, fugt og slid under transport. Egnede emballerings- og påfyldningsmetoder er en del af produktkvaliteten, ikke en eftertanke.
Udfordring 4: Dårlig kommunikation mellem leverandør og installatør
Tekniske detaljer bør bekræftes før produktion, især når skinnen er en del af et integreret elevator- eller maskinsystem. Tegninger, tolerancer, materialekrav, inspektionskriterier og emballageforventninger bør aftales på forhånd.
Udfordring 5: Valg af pris alene
Den laveste enhedspris repræsenterer muligvis ikke den laveste samlede projektomkostning. Omarbejde, installationsforsinkelser, reservedele, transportproblemer og inkonsekvent kvalitet kan hurtigt opveje en initial prisforskel.
10. Hvorfor arbejde med Guojian Steel (Tianjin) Co., Ltd.?
For købere, der køber stålstyreskinner, er leverandørens evne til at forstå tekniske krav lige så vigtig som produktionskapacitet. Guojian Steel (Tianjin) Co., Ltd. kan fungere som en teknisk produktionspartner for købere, der har brug for stålbaserede komponenter med definerede dimensioner, konsistente produktionskrav og applikationsorienteret support.
En professionel indkøbsproces bør begynde med selve ansøgningen. I stedet for at behandle enhver ordre som et generisk stålprodukt, kan leverandøren og køberen afklare den nødvendige profil, dimensioner, materialekrav, overfladetilstand, længde, tolerancer, emballage og inspektionsforventninger før produktion.
For internationale købere er målet ikke blot at købe en stållængde. Det er for at få en føringsskinneløsning, der passer til applikation, installationsmetode, kvalitetskrav og projekttidsplan.
11. Ofte stillede spørgsmål
Hvad bruges en styreskinne til?
En styreskinne styrer bevægelsen af en bevægelig komponent langs en defineret bane. I elevatorer styrer den bilen og modvægten, samtidig med at den hjælper med at opretholde justering og stabilitet.
Hvilket materiale bruges almindeligvis til elevatorstyreskinner?
Stål er almindeligt anvendt, fordi det giver den styrke og stivhed, der kræves til krævende applikationer. Specifikke materialekrav afhænger af den gældende standard og systemdesign.
Hvad gør en føringsskinne af høj kvalitet?
Vigtige egenskaber omfatter passende materialeegenskaber, dimensionsnøjagtighed, rethed, passende overfladefinish, ensartet geometri, pålidelige samlinger og korrekt inspektion.
Hvorfor er føringsskinnens rethed vigtig?
For stor afvigelse kan påvirke samspillet mellem skinne- og styrekomponenterne, hvilket potentielt øger vibrationer, støj, slitage og installationsbesvær.
Hvordan skal købere vælge en styreskinne?
Start med anvendelse, belastning, hastighed, skinneprofil, dimensioner, tolerancer, installationsarrangement, driftsmiljø og gældende standarder. Det komplette styresystem bør overvejes frem for skinnen alene.
Er føringsskinner standardiseret?
Nogle applikationer bruger standardiserede profiler og krav. For elevatorsystemer specificerer ISO 8100-33:2022 krav til standardiserede T-type føringsskinner, der anvendes til liftvogne og kontravægte. Andre industrielle applikationer kan kræve applikationsspecifikke designs.
Kan styreskinner tilpasses?
Afhængigt af fremstillingsprocessen og anvendelsen kan krav som dimensioner, længder, materialekvaliteter, overfladetilstand, hularrangementer, emballage og andre produktionsdetaljer tilpasses eller aftales i henhold til projektets specifikationer.
Hvorfor skal styreskinner inspiceres før forsendelse?
12. Konklusion
En pålidelig føringsskinne er resultatet af mere end en passende stålprofil. Dens reelle ydeevne afhænger af forholdet mellem materialekvalitet, geometri, rethed, overfladetilstand, strukturel styrke, samlinger, installationsnøjagtighed og driftsmiljøet.
For elevatorer og andre præcisionsbevægelsessystemer bliver disse faktorer særligt vigtige, fordi styreskinner direkte påvirker justering, kørekvalitet, udstyrsstabilitet, vedligeholdelseskrav og sikker drift. Internationale standarder som f.eks. ISO 8100-33 giver definerede krav til standardiserede elevatorstyreskinner, mens lokale regler kan fastsætte yderligere krav til specifikke installationer.
For købere er den mest effektive tilgang at definere applikationen klart, bekræfte tekniske specifikationer før produktion, evaluere det komplette styresystem og arbejde med en producent, der er i stand til at opretholde ensartet kvalitet fra råmateriale til endelig inspektion.
